IT33具备综合布线系统设计功能,能够根据用户的实际需求来设计出高性价比的布线系统。



实际上,在企业信息化运行的过程中,综合布线系统直接影响着企业信息传输的通畅与否。

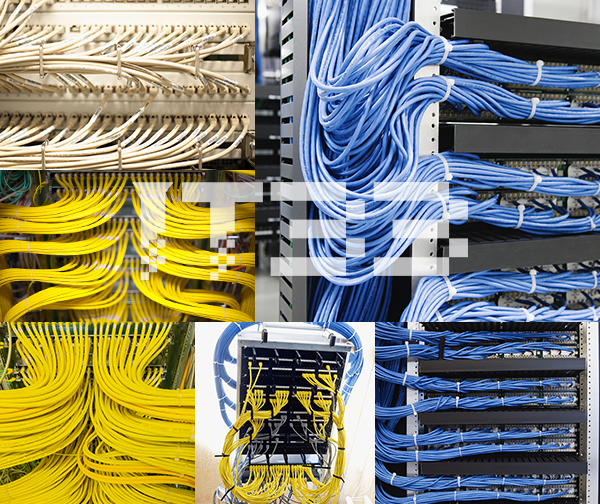

一、何谓综合布线系统
综合布线系统其实就是一个信息传输载体系统,在企业信息化建设的过程中起着重要的根基和保障作用。综合布线系统可以支持数字信息化背景下各种类型信息的传输,比如语音、图形、图像、文字等,也可以实现数据多媒体、安全监控、传感器等多种功能的应用性传输。同时,支持UTP、STP、光纤、同轴电缆等多种传输介质,支持多用户多类型产品的信息传输,也可连接高速网络。


二、综合布线系统的构成
综合布线系统包含工作区子系统、垂直主干子系统、管理子系统、水平支干线子系统、设备子系统和建筑群主干子系统,共六个子系统。

1、工作区子系统:工作区子系统目的是实现终端设备和水平子系统之间的连接,需要信息插座、适配器、插座盒和连接跳线的构成,从而打好综合布线的基础,为信息的传输做准备。最主要的是保障信息插座和适配器的配合。
(1)信息插座:构建企业信息系统所配置的工作站和企业的配线子系统之间需要用信息插座来连接,这也是综合布线系统的要求,一般情况下所使用的信息插座为IO插座,这种插座具有8针模块化构造,可以实现信息数据的快速传输。信息插座的安装需要考虑到插座的使用者,根据电源的位置,计算机的安装位置,插座的使用便捷性来进行安装,另外安装的高度一般在地面上30-50厘米处。
(2)适配器:这主要是与信息网络工作区相接连的适配器,适配器的选择必须依照布线系统的要求,比如采用不同的信息插座,那么就必须选择专用配套的适配器。具体来看,有一些不同的适配器选择方案。一是如果在一个信息插座中进行两项服务,那么需要采用“Y”型适配器;二是如果遇到电缆类型不同的情况时,也需要依照电缆本身的类型来选择合适的适配器,可参照电缆的信息传输数率、数据转换数率;三是在不同的工作区中,电信终端设备的型号也影响到适配器型号的选择。
2、垂直主干子系统:该系统是布线体系中的主要系统,其连接了布线系统中的所有关键设备,比如接入到设备间中实现主干电缆、中间交换和主交接、机器终端和其他线路的接配,而且可以连接通讯室、设备间和入口设备。主干布线的拓扑结构是星形结构,按照EIA/TIA607的规定来接地。

3、管理子系统:管理子系统主要是为管理服务的,其包括交连、互连配线架两个主要部分,并通过这两个部分来实现系统连接。在建筑物中,交连、互联配线可以相互配合,定位、设置通讯线路,从而实现线路的有效使用和管理,而且便于使用移动终端设备时插拔。

4、水平支干线子系统:实际上,布线系统中的配线子系统被专业人员称为水平子系统,在信息连接的过程中,水平支干线子系统可以连接信息插座和管理子系统,按照国际标注的要求来引渡工作区,从而为信息数据的高速传输提供信息点出口。水平支干线子系统的布局是从工作区的信息插座出发,采取水平布置的方式接通到管理区,形成内侧配线架,接通线缆。在水平支干线子系统中所使用的传输介质为非屏蔽双绞线,即UTP,共有4对,该传输介质可以支持大多数信息系统中的现代通信设备,并且可以灵活的选用电缆。比如在4类和5类UTP一般用于低于10Mbit/s的速率,5类或是6类UTP一般用于10~100Mbit/s的速率,6类UTP及光纤一般用于高于100Mbit/s的速率。结合水平支干线本身的特质来看,其从楼层接入到工作区的距离需要保持在90m的范围内。但是当前,很多企业都会采用光缆接入,这样可以适配于高速宽带的应用。在水平支线子系统中所采用的信息出口是ISDN8芯(RJ-45)的标准插口,这类插口具有很强的灵活性,可以实现每个信息插座的灵活运用,还可以根据应用要求来修改设置。另外,水平支线子系统的结构是拓扑结构,最常见的就是星形结构,在系统中,每个点都需要用独立线缆和水平支线子系统连接,互联配线架的设置可根据楼层情况来分为 分楼层配线架(箱)IDF和总配线架(箱)MDF,分别安装于各楼层的干线接线间和设备机房。

5、设备子系统:设备子系统主要管理设备间的设备以及设备连接。设备间的设备布线根据EIA/TIA569这一规定来实施,从而形成相应的管理效果,在实际的应用中,所有楼层的信息数据都会通过电缆或者光纤传送至此。该系统主要安装在网络系统、计算机系统、远程控机系统的主机房内。

6、建筑群主干子系统:建筑群主干子系统主要是在建筑群中进行布线管理的系统,其必须和建筑本身的电缆预留线路设计相配合,并实现建筑内部和外部的线路连接。具体需要安装EIA/TIA569标准规定来进行布线。

三、综合布线的优势
综合布线的优势比传统的布线方式要多出很多,传统的布线方式缺乏整体性的设计,导致后期布线困难重重。而综合布线可以从一开始就根据建筑群的特点和用户的需求来进行设计,预留出较大的线路更改、调整、甚至是重构的空间,所有的线路连接采取整体网络和子系统的布局,不同的子系统都可以单独进行调整,给用户带来了很大的便利,可以满足用户本身的发展行需求。
另外,综合布线系统具有很强的可靠性,采用的是结构化的星型拓扑布线方式和标准接口,减低了管理难度和维护费用,同时,模块化的系统设计给企业的发现留出了很大的空间,可保障用户的可持续发展,也为构建现代智能建筑提供助力。

四、综合布线系统的传输介质
1、铜缆
(1)大型计算机局域网可采用50Ω的同轴电缆。(2)建筑整体布线可采用100Ω和150Ω的屏蔽双绞线和非屏蔽双绞线,屏蔽双绞线只是多加了金属层,传输速率一样。100Ω电缆有3类、4类、5类、6类,150Ω双绞电缆只有5类一种。
2、光缆
(1)在相距不远的建筑群中布线可选用62.5mm的渐变增强型多模光纤,符合FDDI标准,光耦合效率高,,需要较少的管理点和接头盒,但是光纤对准不太严格、对微弯曲损耗不太灵敏。(2)距离大于2000米的建筑群可选用8.3mm的突变型单模光纤。

五、注意事项
IT33对于结构化布线以及故障排除已经有多年的经验,对所有的故障可能性有非常清晰的了解,能够保障故障的排除。



综合布线的优势

采用综合布线系统,用户能根据实际需要或办公环境的改变,灵活方便地实现线路的变更和重组,调整构建所需的网络模式,充分满足用户业务发展的需要;
综合布线系统采用结构化的星型拓扑布线方式和标准接口,大大提高了整个网络的可靠性及可管理性,大幅降低系统的管理维护费用;
模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持,充分保证用户在布线方面的投资,提供用户长远的效益。
综合布线系统较好地解决了传统布线方法存在的许多问题,提供了具有长远效益的先进可靠的解决方案。随着现代信息技术的飞速发展,综合布线系统将成为现代智能建筑不可缺少的基础设施。




  • 硬件要兼容
    在网络设备选择上,尽量使所有网络设备都采用一家公司的产品,这样可以最大限度地减少高端与低端甚至是同等级别不同设备间的不兼容问题。而且不要为了省几十块钱而选择没有质量保证的网络基础材料,例如跳线、面板、网线等。这些东西在布线时都会安放在天花板或墙体中,出现问题后很难解决。同时,即使是大品牌的产品也要在安装前用专业工具检测一下质量。
  • 正确端接
    当我们完成结构化布线工作后就应该把多余的线材、设备拿走,防止普通用户乱接这些线材。另外,有些时候,用户私自使用一分二线头这样的设备也会造成网络中出现广播风暴,因此布线时遵循严格的管理制度是必要的。布线后不要遗留任何部件,因为使用者一般对网络不太熟悉,出现问题时很有可能病急乱投医,看到多余设备就会随便使用,使问题更加严重。
  • 防磁
    为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号,而大功率用电器附近会产生磁场,这个磁场又会对附近的网线起作用,生成新的电场,自然会出现信号减弱或丢失的情况。
  • 散热
    高温环境下,设备总是频频出现故障。为什么会这样呢?使用过计算机的读者都知道,当CPU风扇散热不佳时计算机系统经常会死机或自动重启,网络设备更是如此,高速运行的CPU与核心组件需要在一个合适的工作环境下运转,温度太高会使它们损坏。设备散热工作是一定要做的,特别是对于核心设备以及服务器来说,需要把它们放置在一个专门的机房中进行管理,并且还需要配备空调等降温设备。
  • 按规格连接线缆
    网线有很多种,如交叉线、直通线等,不同的线缆在不同情况下有不同的用途。如果混淆种类随意使用就会出现网络不通的情况。因此在结构化布线时一定要特别注意分清线缆的种类。线缆使用不符合要求就会出现网络不通的问题。布线经验谈:虽然目前很多网络设备都支持DIP跳线功能,也就是说不管你连接的是正线还是反线,它都可以正常使用。但有些时候设备并不具备DIP功能,只有你在连线时特别注意了接线种类,才能避免不必要的故障。
  • 留足网络接入点
    很多时候在结构化布线过程中没有考虑未来的升级性,网络接口数量很有限,刚够眼前使用,如果以后来住宅布局出现变化的话,就会出现上述问题。因此在结构化布线时需要事先留出多出一倍的网络接入点。

综合布线系统的基础之上,集成各类系统智能化系统。
 电话通信系统
 计算机局域网系统
 音乐/广播系统
 有线电视信号分配系统
 保安监控系统
 消防报警系统
 出入口控制系统
 停车场收费管理系统
 楼宇自控系统

综上,如果您有任何关于弱电智能化的需求和问题,随时致电IT33获得咨询支持。
